Как подключить бензиновый генератор к сети дома?

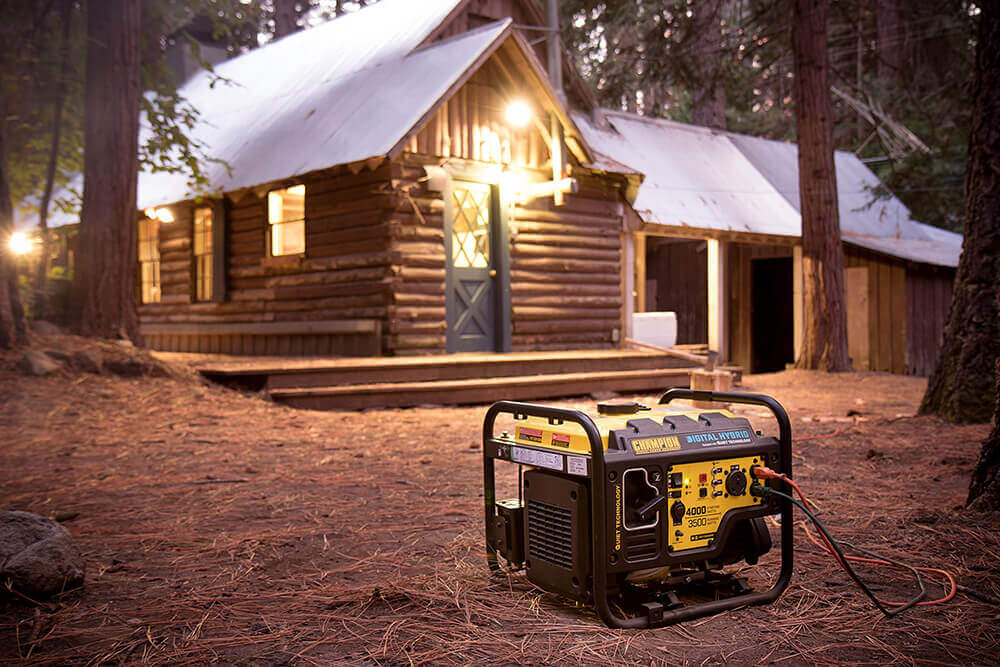

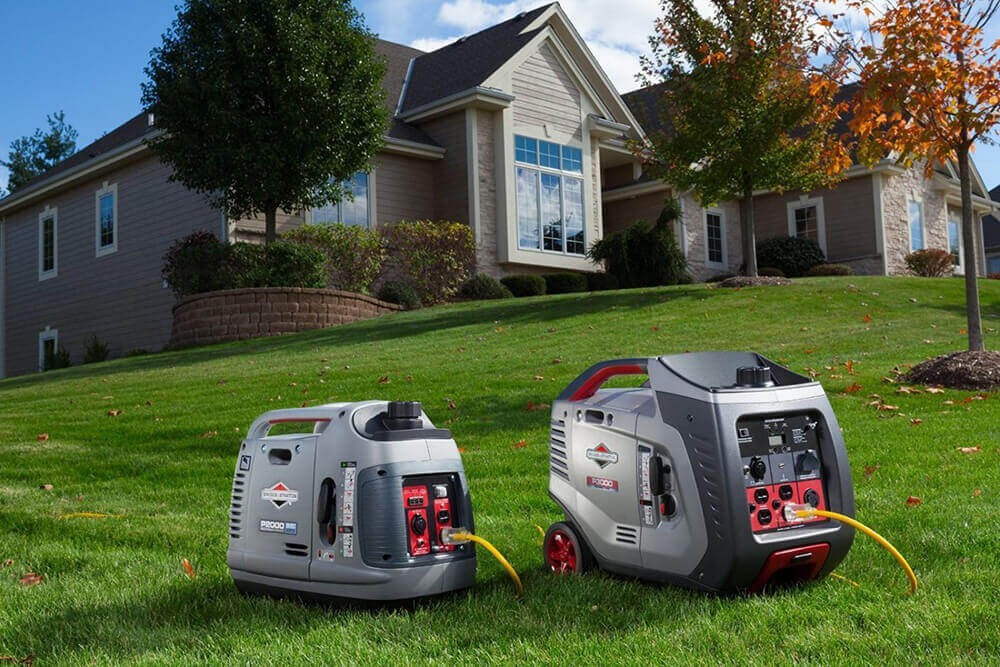

Бензиновый генератор нередко используют для резервного питания частного дома, небольшого поселкового магазина, мастерской, гаража, туристического лагеря. Однако нужно понимать, как правильно его подключить, чтобы избежать неприятных и даже опасных ситуаций. Расскажем об этом ниже.

Почему бензогенератор нельзя просто вставить в розетку

Многие устройства работают от напряжения в 220 и 230 В. Первый вариант соответствует стандартной бытовой розетке. Однако подключать установку напрямую нельзя по следующим причинам:

• Высокий риск перегрузки сети. Розетка может начать нагреваться, плавиться или даже гореть. Ведь нагрузка ложится на одну бытовую точку, которая совсем не рассчитана на это.
• Вероятность выхода бензогенератора из строя. Такое бывает, если произошел скачок напряжения. Техника не относится к разряду дешевых, поэтому лучше так не рисковать.
• Отсутствие возможности аварийного отключения. Если между бензогенератором и бытовой розеткой нет промежуточного устройства автоматного типа, в случае опасной ситуации не получится быстро остановить его работу.
• Человеческий фактор. Неопытный пользователь может, к примеру, забыть отключить автомат ввода. Аппарат перегрузится, активирует защиту. Это не позволит использовать оборудование, может ему навредить.

Способы подключения бензинового генератора к домашней сети

Можно назвать 3 варианта, которые считаются безопасными:

1. Применение реверсивного рубильника с ручным управлением.
2. Использование полуавтоматического блока АВР.
3. Подключение через систему-автомат.

Посмотрим на каждый из них.

Применение реверсивного рубильника с ручным управлением

Такой прибор имеет достаточно простую конструкцию, дешево стоит и считается одним из самых доступных вариантов подключения. У устройства 3 режима: для питания от общей сети, от бензогенератора, а также для замыкания всех контактов.

Важно: обязательно предусмотреть заземление металлическим прутом от 2 м длиной. Медный провод от него подводят к соответствующей клемме бензогенератора.

Для такого подключения нужно:

1. Отключить автомат ввода генератора.
2. Выбрать соответствующий режим на рубильнике.
3. Отключить автомат нагрузки.
4. Запустить генератор.
5. Подать ток на рубильник.
6. Включить автомат нагрузки.

Эту схему нельзя назвать сложной. С одной стороны, рубильник подводится к сети, с другой подключается к бензогенератору, а с нижней части – к общедомовой линии (желательно через автоматы).

Использование полуавтоматического блока АВР

Для подключения, помимо самих полуавтоматов с приоритетом на магистральную сеть, понадобится кабель с сечением от 4 мм2. Длину лучше брать с запасом. Кроме того, нужно приобрести отключающие линии автоматы и специальный металлический ящик для компактного размещения всего оборудования.

Цепь собирается по схеме. Обычно последовательность выглядит так: электросеть, счетчик, отключающий автомат, АВР. От блока отходит уже две линии. К нему одновременно подсоединяются генератор и второй отключающий автомат. Также важно предусмотреть заземление.

Переход на резервное питание должен происходить автоматически. Чтобы этот процесс происходил безопаснее и проще, устанавливается дополнительное реле.

Подключение через систему-автомат

Этот вариант самый безопасный, практичный, удобный, а потому предпочтительнее двух предыдущих. К автомату подводят сеть, а также кабельными линиями подключают электросчетчик и другие элементы распределительного щита, сам генератор. При таком методе нужно особенно внимательно подойти к выбору модели. Бензогенератор должен иметь возможность автозапуска – так система будет наиболее эффективной. Такие модели можно подобрать на сайте «Технорама». С ними переход на резервное питание или обратно на основную сеть происходит без участия пользователя.

Также важно обеспечить работающему агрегату хорошую вентиляцию, защитить его от влаги и промерзания, отопительных приборов и солнца. Это сделает эксплуатацию устройства длительной и беспроблемной.
